Россия / СССР магазинные винтовки с поворотным затвором

Винтовка Мосина обр 1891 1891-10 1891-30 карабин обр 1938 и 1944 (Россия – СССР)

Оригинальные винтовки образца 1891 года. Казачья винтовка выглядела аналогично Драгунской.

Пехотная винтовка Мосина образца 1891-1910 года.

Винтовка Мосина образца 1891-1930 года.

Карабин образца 1938 года.

Карабин образца 1944 года. Штык сложен.

Снайперская винтовка образца 1891-30 года.

Вид на ствольную коробку и затвор винтовки образца 1891-30 года (предвоенный выпуск — ствольная коробка в передней части имеет восьмигранное сечение; винтовки военных лет выпуска имели ствольные коробки круглого сечения).

Штатный игольчатый штык винтовки Мосина образца 1891 года.

Патроны для винтовки Мосина калибра 7.62×54мм R.
слева — снаряженная обойма
справа, сверху вниз: патрон образца 1891 года с тупоконечной пулей и два патрона образца 1908 года с остроконечной пулей и стальной лакированной и латунной гильзами соответственно.

3.9 кг с неотъемным складным штыком

С развитием оружейных и общих технологий в конце 19 века в стрелковом оружии наметился новый, качественный скачек в развитии длинноствольного индивидуального оружия — появление бездымных порохов обеспечивало переход к уменьшенным калибрам, а в сочетании с развитием технологий — еще и создание приемлемых систем с магазинным питанием на замену однозарядным системам. В Российской Империи соответствующие изыскания были начаты еще в 1883 году, для чего была создана специальная комиссия при Главном Артиллерийском Управлении Генерального Штаба. В результате длительных испытаний к 1890 году в финал вышли две системы магазинных винтовок — отечественная, разработки капитана С.И. Мосина, и бельгийская, разработки Леона Нагана. По результатам испытаний в 1891 году на вооружение была принята винтовка, представлявшая собой более или менее базовую конструкцию Мосина с некоторыми (не слишком значительными, но тем не менее имевшимися) заимствованиями из системы Нагана. В частности, по некоторым данным, у Нагана были заимствованы конструкция подавателя магазина и пластинчатой обоймы. Винтовка была принята на вооружение под обозначением “3-линейная винтовка образца 1891 года”. 3 линии в старинной русской системе мер равны 0.3 дюйма, или 7.62мм. Вместе с винтовкой был принят и новый трехлинейный (7.62мм) патрон, ныне известный как 7.62х54мм R. Патрон был разработан русским конструктором Велтищевым на основе французского патрона 8х56мм R от винтовки Лебеля и имел гильзу бутылочной формы с выступающей закраиной, заряд бездымного пороха и тупоконечную оболочечную пулю. Конструкция гильзы с закраиной, уже тогда начавшая устаревать, была принята из соображений низкого уровня развития оружейной промышленности России — изготовление патронников под такую гильзу, да и самих гильз, может производится по менее строгим допускам, нежели требуются при использовании гильз без выступающей закраины. Это решение, имело на тот момент под собой определенную экономическую и военную базу — создание и внедрение патрона без закраины, по типу немецкого патрона обр1888, обошлось бы дороже и потребовало бы больше времени. Однако, в силу различных исторических обстоятельств, последующей смены конструкции патрона на более прогрессивную (произошедшую в других развитых странах самое позднее к концу 1920х годов) так и не произошло, и вплоть до сегодняшнего дня отечественные конструкторы вынуждены ломать голову при создании автоматических систем под безнадежно устаревший патрон.

Изначально винтовка обр. 1891 года была принята на вооружение в трех базовых вариантах, мало отличавшихся между собой. пехотная винтовка имела длинный ствол и штык. Драгунская (кавалерийская) винтовка имела чуть более короткий ствол и также снабжалась штыком, кроме того, у драгунской винтовки был изменен способ крепления ружейного ремня (вместо антабок сделаны сквозные отверстия ложе). Казачья винтовка отличалась от драгунской только отсутствием штыка. Штык для винтовки обр.1891 года также был принят несколько устаревшего образца — игольчатый, с креплением при помощи трубчатой муфты, одеваемой на ствол. Штык имел квадратное сечение с небольшими долами по бокам, острие заточено на плоскость, и могло использоваться как отвертка при разборке оружия. Главным недостатком системы, исправленным лишь в 1938 году, было то, что штык всегда должен был носиться примкнутым к винтовке, в боевом положении. Это делало и так довольно длинную винтовку еще более неудобной в переноске и маневре, особенно в стесненных обстоятельствах (в окопах, в густом лесу и т.п.). Все винтовки (кроме казачьей) пристреливались с примкнутым штыком, и снятие штыка приводило к существенному изменению боя винтовки. Кроме того, крепления штыков со временем имели тенденцию к разбалтыванию, ухудшая точность стрельбы (недостаток был устранен только в модификации 1930 года). Ранние образцы винтовок отличались отсутствием ствольных накладок и имели открытый сверху по всей длине ствол. С 1894 года были введены деревянные верхние накладки, предохранявшие руки стрелка от ожогов о горячий ствол. Так как на момент принятия на вооружение отечественные производства еще не были готовы начать выпуск новых винтовок, первоначальный заказ был размещен во Франции, на арсенале в городе Шательро. Серийное производство винтовок на Сестрорецком оружейном заводе под Петербургом под руководством самого Мосина началось в 1893-94 годах, в Туле и Ижевске несколько позже. В ходе Первой Мировой войны из-за неспособности Российской промышленности восполнить потери на фронте, пришлось заказывать винтовки в США. Заказы были размещены на заводах фирм Ремингтон и Вестингауз в 1916 году. После октябрьской революции 1917 года значительная часть винтовок осталась в США и была продана на гражданском рынке оружия или использовалась для первоначального обучения солдат в армии. Внешне винтовки американского заказа, кроме маркировки, отличались от отечественных материалом ложи — они имели ореховые ложи вместо березовых.

Первую модернизацию винтовки образца 1891 года перенесли в 1908 — 1910 году, когда в связи с принятием на вооружение нового варианта патрона с остроконечной пулей и улучшенной баллистикой винтовки получили новые прицелы. Кроме того, были внесены и другие незначительные изменения, вроде новой конструкции ложевых колец. Новые винтовки получили обозначение образец 1891-10 года и во всех трех вариантах служили вплоть до 1923 года, когда командование Красной Армии в целях унификации приняло решение оставить на вооружении только драгунскую винтовку, которая и оставалась основным индивидуальным оружием пехоты вплоть до 1930 года. В 1930 происходит очередная модернизация, и снова — лишь частичная. Изменяются способ крепления шомпола и штыка, но последний по прежнему постоянно должен быть примкнут к винтовке. Винтовка (к этому моменту уже официально известная не как безымянный “образец”, а винтовка системы Мосина) получает новые прицельные приспособления, градуированные в метрах, а не устаревших аршинах. Снова меняется конструкция ложевых колец. Под обозначением “винтовка системы Мосина обр 1891-30 года” это оружие становится основным для Красной армии на предвоенный период и большую часть Великой Отечественной войны. В дополнение к винтовке обр 1891-30 годов в 1938 году на вооружение принимается укороченный карабин образца 1938 года, отличавшийся (кроме меньшей длины ложи и ствола) еще и отсутствием штыка. В 1944 году происходит последняя модернизация уже изрядно устаревшей системы — на вооружение принимается карабин обр 1944 года, отличавшийся от карабина 1938 года наличием складного вбок неотъемного штыка, что все-таки было прогрессом по сравнению с предыдущими вариантами. Карабин 1944 года заменяет в производстве и винтовку обр 1891-30, и карабин обр 1938 года, как оружие, более пригодное для современной маневренной войны. По окончании Второй Мировой войны производство винтовок системы Мосина продолжается до конца 1940х годов, после чего часть станочного парка и оборудования передается Польше. Кроме России / СССР, винтовка системы Мосина состояла на вооружении еще в ряде стран, в том числе в Польше, Югославии, Венгрии, Китае, Северной Корее и Финляндии. Причем последняя не только получила некоторый запас винтовок образца 1891-10 года при развале Российской империи в 1917, но и захватила довольно большое количество винтовок обр 1891-30 годов в ходе “северной” войны между СССР и Финляндией в 1940 году. Кроме того, Финляндия и сама производила винтовки Мосина. Вплоть до настоящего времени винтовки Мосина пользуются определенной популярностью среди гражданского населения экс-СССР (да и других стран) за малую стоимость, хорошие баллистические данные и доступность патронов.

С технической точки зрения, винтовка системы Мосина представляет собой магазинное оружие с ручным перезаряжанием. Запирание ствола осуществляется продольно — скользящим. поворотным затвором на два боевых упора за ствольную коробку. Боевые упоры расположены в передней части затвора и в запертом состоянии располагаются в горизонтальной плоскости. Взведение ударника и постановка его на боевой взвод осуществляются при открытии затора. Затвор простой по конструкции, прямая рукоятка перезаряжания расположена в середине затвора. Предохранителя как отдельной детали нет, вместо него для постановки на предохранитель используется открыто расположенная позади затвора головка курка (ударника). Затвор легко вынимается из ствольной коробки без помощи инструмента (достаточно отвести затвор полностью назад а затем нажав на спусковой крючок, извлечь его назад). магазин коробчатый, неотъемный, с однорядным расположением патронов. Нижняя крышка магазина откидная вниз-вперед для быстрого разряжания и чистки магазина. Снаряжение магазина — из пластинчатых обойм на 5 патронов или по одному патрону, через верхнее окно ствольной коробки при открытом затворе. В силу особенностей конструкции магазина (однорядное расположение патронов при заряжании сверху) в конструкцию пришлось ввести специальную деталь — отсечку, блокировавшую второй и нижние патроны в магазине при подаче верхнего патрона в ствол. При полностью закрытом затворе отсечка отключалась, позволяя очередному патрону подняться на линию подачи в ствол. на ранних образцах отсечка также выполняла роль отражателя стреляной гильзы, позже (с 1930 года) был введен отдельный отражатель. Ложа винтовки — деревянная, как правило — из березы, с прямой шейкой и стальным затылком приклада. Прицельные приспособления открытые, с 1930 года на ряде винтовок введен кольцевой предохранитель мушки.

Помимо описанных выше, имелись также менее распространенные модификации, самая известная из которых — снайперская винтовка образца 1891-30 года. Винтовка внешне отличалась от базовой конструкции загнутой книзу рукояткой затвора и установленными на левой стороне ствольной коробки креплениями для оптического прицела марок ПЕ или ПУ. Винтовки для модернизации в снайперский вариант отбирались на заводах по точности боя из серийных. Еще одна интересная модификация — это винтовка с глушителем системы братьев Митиных (“прибор БРАМИТ”), использовавшаяся подразделениями разведчиков в ходе Великой Отечественной войны.

В целом винтовка системы Мосина, воспетая советской пропагандой как великолепное оружие, была в отнюдь не самым плохим, но и совсем не идеальным образцом. Винтовка несомненно отвечала выставленным к ней требованиям — она была проста, дешева в изготовлении и обслуживании, доступна даже мало обученным солдатам, в целом прочна и надежна, имела хорошие для своего времени баллистические качества. С другой стороны, сами по себе требования в значительной мере основывались на уже устаревших представлениях о тактике и роли стрелкового оружия. В силу этого, а так же еще ряда причин винтовка системы Мосина имела и ряд значительных недостатков, как то: устаревшей конструкции штык, постоянно носимый примкнутым к винтовке, что делало ее менее маневренной и более тяжелой; горизонтальная рукоятка затвора, менее удобная при переноске оружия и перезаряжании, чем загнутая книзу, и расположенная слишком далеко впереди от шейки приклада (что замедляло перезаряжание и способствовало сбиванию прицела при стрельбе). Кроме того, горизонтальная рукоятка по необходимости имела небольшую длину, что требовало значительных усилий для извлечения застрявших в патроннике гильз (дело нередкое в условиях окопной жизни). Предохранитель требовал для его включения и выключения отнятия винтовки от плеча (тогда как на иностранных образцах, Маузере, Ли-Энфильде, Спрингфильде М1903, он мог управляться большим пальцем правой руки без изменения хвата и положения оружия). В общем и целом, винтовка Мосина представляла собой, по моему мнению, довольно типичный образец русской и советской оружейной идеи, когда удобство в обращении с оружием и эргономика приносились в жертву надежности, простоте в производстве и освоении и дешевизне. Посему, слава русского оружия, добытая в двух мировых войнах, и зачастую приписываемая самой винтовке Мосина, все-таки в большей степени принадлежит не оружию, а людям, невзирая на все недостатки оружия умевшим использовать его достоинства, воевавшим и победившим врага, зачастую имевшего лучшее с технической точки зрения оружие.

Старая “плетка”. Почему армия не может отказаться от винтовки Драгунова

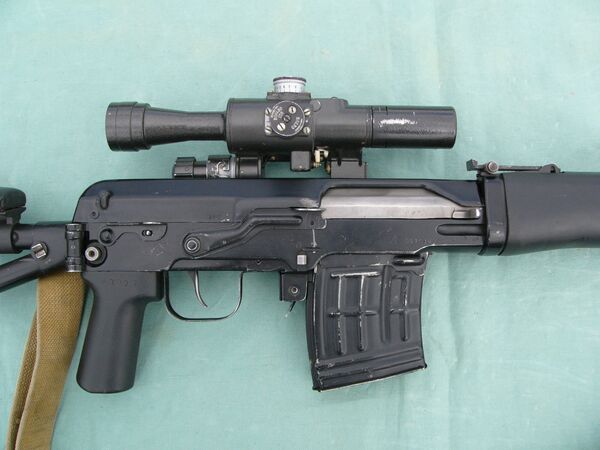

МОСКВА, 24 апр — РИА Новости, Андрей Станавов. Простая, надежная и убойная — самозарядная снайперская винтовка конструкции Евгения Драгунова (СВД) в арсенале армии уже 55 лет, и заменить ее пока нечем. Это легендарное оружие в свое время было революционным и глобально повлияло на тактику боевых действий. О том, как под СВД переписывали стрелковые наставления и что готовят ей на смену, — в материале РИА Новости.

Инструмент марксмена

При создании снайперской винтовки Драгунова в СССР исходили из угрозы большой войны в Европе. Войска Североатлантического альянса стремительно вооружались автоматическими винтовками и пулеметами под патрон 7.62х51 NATO. Советские АК, АКМ и РПД заметно уступали им в дальности стрельбы и плотности огня. Чтобы устранить перекос, требовалось оружие, сравнимое с западным по дальности, но более высокоточное. Боец с СВД вошел в состав каждого мотострелкового отделения. Главными потенциальными целями для них определили расчеты вражеских пулеметов, противотанковых средств, безоткатных орудий, связистов и офицеров.

Неплохая штатная оптика и высокая кучность СВД позволяли уверенно “работать” по живой силе на дистанциях до 800 метров, а хороший снайпер доставал и дальше. Винтовку быстро полюбили в войсках за мощный винтовочный патрон 7,62х54R, высокую боевую скорострельность (30 выстрелов в минуту) и безотказную калашниковскую автоматику. За характерный внешний вид солдаты прозвали ее веслом, а за хлесткий, как удар кнута, звук выстрела — плеткой.

“Тогда это была единственная в мире высокоточная полуавтоматическая винтовка с штатным оптическим прицелом, — объясняет РИА Новости главный редактор журнала “Калашников” Михаил Дегтярев. — Использование мощного винтовочного патрона, высокая точность и автоматика обеспечивали большую дальность эффективного огня, давая преимущество подразделениям, имеющим в своем комплексе вооружения СВД. В среднем, одна винтовка приходилась на восемь мотострелков. Такой насыщенности снайперским оружием на тот момент не было ни в одной армии мира”.

Точная сменщица

Одна из самых массовых снайперских винтовок в мире, СВД широко применялась в вооруженных конфликтах во Вьетнаме, Афганистане, Ираке, Югославии, Сирии, а также на постсоветском пространстве. До сих пор стоит на вооружении в армиях более 30 стран мира. В России ее несколько раз модернизировали, доведя в итоге до версии СВДМ с улучшенной эргономикой и повышенной за счет утолщения ствола кучностью. Вместо устаревших боковых кронштейнов установили планки Пикатинни, на которые легко монтируются современные дневные и ночные прицельные комплексы.

“В России выпускаются снайперский патрон 7Н1 и патрон 7Н14 с пулей повышенной пробиваемости СНБ, — отмечает Попенкер. — Второй — это практически наше ноу-хау. Обеспечивая высокую точность стрельбы, он также позволяет эффективно “работать” по живой силе противника в бронежилетах, автомобилям, легкой бронетехнике. Патрон стандартный, винтовочный, в калибре 7,62 миллиметра. Отлично подойдет для СВЧ”.

Внешне новая винтовка выглядит строго и лаконично. Небольшой вес (4,2 килограмма), продуманная эргономика, современные материалы, гардинная схема с линейной отдачей, широкие возможности для установки прицелов, сошек и глушителей делают СВЧ универсальным инструментом, удобным как для снайперов, так и для ближнего боя. Магазин — коробчатый десятизарядный от СВД или повышенной емкости на 20 патронов. Производителем заявлена весьма приличная кучность боя — на дальности 100 метров пули укладываются в круг диаметром три сантиметра. Для сравнения, у СВД этот показатель — десять сантиметров.

И хотя работы над СВЧ идут полным ходом, эксперты убеждены, что перевооружение затянется на годы. Соответственно, основным оружием полевых снайперов в ближайшее 10-15 лет останутся проверенная временем винтовка Драгунова и ее модернизированные версии.

Оружие элиты

Что касается особых случаев, требующих одного-двух точных выстрелов со сверхдальней дистанции, то для этого имеются специальные “хирургические инструменты” — магазинные снайперские винтовки с мощной оптикой и поворотным продольно-скользящим (болтовым) затвором, который после каждого выстрела нужно передергивать вручную.

“Болтовки” проигрывают полуавтоматам по скорострельности, больше весят, но зато в дальнобойности и кучности равных им нет. Как правило, такое оружие закупается мелкими партиями, в дополнение к массовым окопным винтовкам.

В конце 1990-х оружейники предложили российской армии две магазинные винтовки в калибре 7,52х54 миллиметра: ижевскую СВ-98 и тульскую МЦ-116М. Обе довольно точные, позволяют вести прицельный огонь на дальности до 1000 метров. Вместе с Минобороны их партиями закупают Росгвардия, ФСО, МВД, ГРУ, ФСБ. Кроме того, концерн “Калашников” разработал для силовых структур высокоточную винтовку ВСВ-338 с дальностью прицельной стрельбы полтора километра.

Схожими характеристиками обладает снайперский комплекс “Точность” (ЦНИИТочМаш, Климовск), созданный на базе винтовки Т-5000 “Орсис”. Обе российские “магазинки” разработаны под патрон.338 Lapua Magum и считаются крупнокалиберными. Аналогичный патрон применяется в легендарной австрийской снайперской винтовке Steyr-Mannlicher SSG 08, которая штучно закупалась для спецназа ГРУ.

Советские самозарядные винтовки Второй мировой войны

Советская Винтовка АВС-36

В русской армии, а затем и в Красной Армии был накоплен определенный положительный опыт боевого использования 6,5-мм автоматических винтовок (автоматов) системы Федорова. Однако в связи с тем, что эта винтовка была разработана под 6,5-мм японский патрон, в конце 20-х годов было решено создать автоматическую винтовку под стандартный 7,62-мм винтовочный патрон. В результате проводившихся последовательно трех конкурсов на создание такой винтовки лучшей была признана 7,62-мм автоматическая винтовка системы Симонова обр. 1936 г. (АВС-36) , которая была принята на вооружение Красной Армии.

Самозарядная винтовка АВС-36

Автоматика винтовки АВС-36 работает за счет использования энергии пороховых газов, отводимых из канала ствола при выстреле. Реализованная в винтовке конструкция запирания ствола дала возможность за счет оптимального распределения нагрузок в запирающем узле снизить вес затвора и всей винтовки. Огонь из винтовки может вестись как одиночными выстрелами, так и очередями. Соответствующий переводчик огня флажкового типа смонтирован в задней части спусковой скобы. Винтовка также снабжена предохранителем от случайных выстрелов и дульным тормозом, поглощающим значительную часть энергии отдачи. Для питания винтовки патронами во время стрельбы предусмотрен отъемный коробчатый магазин емкостью 15 патронов. Винтовка комплектовалась клинковым штыком, который при автоматической стрельбе мог использоваться в качестве дополнительной опоры, для чего штык поворачивался на угол 90 градусов по отношению к оси ствола.

Советский санитар, вооруженный винтовкой АВС-36

Хотя установленный на винтовке прицел секторного типа допускал ведение прицельного огня на дальность до 1500 м, при автоматической стрельбе прицельная дальность снижалась в несколько раз, что наряду с высоким расходом боеприпасов стало причиной того, что, как вспоминал тогдашний нарком вооружений Б.Л. Ванников, Сталин потребовал создать самозарядную винтовку, ведение автоматического огня из которой было бы исключено, ибо, как он говорил, в условиях боя нервозное состояние стрелков толкает их на бесцельную непрерывную стрельбу, нерациональное расходование большого количества патронов.

Вследствие такого решения винтовка АВС-36 была заменена в производстве самозарядной винтовкой системы Токарева СВТ-38. Всего до 1940 года было изготовлено 65800 винтовок АВС-36, значительная часть из которых успешно использовалась в войне с Финляндией в 1939–1940 гг.

Винтовка разработана Ф.В. Токаревым в соответствии со стремлением военного командования и высшего политического руководства страны иметь на вооружении Красной Армии вместо автоматической винтовки АВС-36 самозарядную винтовку, которая позволила бы рационально расходовать патроны и обеспечивала большую прицельную дальность огня. На проводившихся весной и осенью 1938 года конкурсных испытаниях винтовка Токарева была признана лучшей и принята на вооружение Красной Армии под названием «7,62-мм самозарядная винтовка системы Токарева обр. 1938 г. — СВТ-38».

Как и у АВС-36, работа автоматики винтовки СВТ-38 основана на использовании принципа отвода пороховых газов через отверстие в боковой стенке ствола и действия их на газовый шток. Запирание канала ствола винтовки производится скользящим затвором за счет его перекоса вниз. Ударно-спусковой механизм рассчитан на ведение одиночного огня. При этом он выполнен в виде отдельного съемного узла, что существенно облегчило сборку и чистку оружия.

Самозарядная винтовка Второй Мировой войны – СВТ-38

Для повышения меткости в конструкции винтовки СВТ-38 использован ударный механизм куркового типа. Повышению меткости способствует также использование дульного тормоза.

Для питания винтовки патронами используется отъемный коробчатый магазин, рассчитанный на 10 патронов, располагающихся в шахматном порядке. Наполнение магазина может быть произведено без отъема его из обоймы, вставляемой в пазы крышки коробки сверху.

Винтовка снабжена относительно длинным отъемным клинковым штыком.

Массовое производство винтовок СВТ-38 было начато во второй половине 1939 года на Тульском оружейном заводе, а с начала 1940 года — на Ижевском оружейном заводе. Первые партии винтовок были направлены в части Красной Армии, задействованные в советско-финской войне 1939–1940 гг. В экстремальных условиях этой «зимней» войны, когда боевые действия велись на пересеченной лесистой местности с высотой снежного покрова 1,5–2,0 метра и при температуре воздуха около -40° С, выявились такие недостатки винтовки, как громоздкость, большой вес, неудобство газорегулировки, чувствительность к загрязнению и к низкой температуре.

Для устранения этих недостатков винтовка была модернизирована, и уже с 1 июня 1940 г. начался выпуск ее модернизированного варианта СВТ-40.

самозарядные винтовки Великой Отечественной Войны – АВС-36 и СВТ-40

В результате проделанной работы вновь созданная винтовка, принятая на вооружение Красной Армии в 1940 г. под названием «7,62-мм самозарядная винтовка системы Токарева обр. 1940 г. — СВТ-40», оказалась легче магазинной винтовки образца 1891/1930 гг., у которой отсутствовала автоматика. Однако этот результат был достигнут дорогой ценой: случавшиеся иногда в боевых условиях отказы самозарядных винтовок СВТ-40 объяснялись именно тем, что из-за жестких весовых ограничений спроектированные на пределе технических возможностей детали винтовки работали в весьма напряженных режимах. Эти детали были чувствительны к точности соблюдения заводской технологии, требовали внимательного ухода, чистоты, качественных смазок. В военных условиях, когда значительный процент рабочих оружейных заводов составляли недавние выпускники школ фабрично-заводского обучения (ФЗО) , а изготовленные ими винтовки 2 мировой вручались солдатам, прошедшим лишь ускоренный курс молодого бойца, обеспечить как технологическую дисциплину, так и правильную эксплуатацию винтовок было довольно трудно.

Советские солдаты, вооруженные СВТ-40

С этой точки зрения представляет интерес тот факт, что созданная на базе СВТ-40 снайперская винтовка пользовалась большим успехом у снайперов благодаря хорошей меткости стрельбы и достаточно высокой надежности. При этом снайперы, естественно, знали свое оружие и использовали его грамотно.

Кроме снайперской винтовки на базе СВТ-40 была разработана и выпускалась в течение 1942 года автоматическая винтовка АВТ-40, которая отличалась от базовой винтовки конструкцией спускового механизма, допускавшего ведение огня как одиночными выстрелами, так и очередями. Создание и производство этой винтовки было обусловлено нехваткой в первые месяцы войны пулеметов.

Немцы также не брезговали использовать винтовки ссср второй мировой войны

Винтовки СВТ-40 изготавливались в большом количестве в 1941–1942 гг. (в эти года было изготовлено 1296000 винтовок) , в последующем их выпуск был сокращен в пользу более простых и дешевых 7,62-мм винтовок обр. 1891/1930 гг.
