CZ 24 / Vz.24 пистолет

Пистолет CZ-24 / Vz.24 (Чехословакия)

Чехословацкий армейский пистолет CZ-24 / Vz.24 «Ceska Zbrojovka mod.24» под патрон 9×17 мм «Kurz» был разработан на заводе Маузера старшим мастером Никелом. В дальнейшем лицензию на производство этого пистолета купил чехословацкий оружейный завод в Брно, где в 1921 году началось производство первых 10.000 пистолетов. Открытый курок ранних моделей пистолета был неудобен для взведения большим пальцем, но этот недостаток чехословацкие конструкторы устранили. С 1925 года производство пистолетов CZ-24 / Vz.24 развернулось на заводах «Ceska Zbrojovka». Пистолет CZ-24 / Vz.24 в период Великой Отечественной войны использовался различными военными и полувоенными службами фашистской Германии, а в качестве трофейного оружия встречался и в Советской Армии.

Кроме этого, по заказу турецких вооруженных сил была разработана и изготавливалась более тяжелая модель пистолета CZ-24 / Vz.24 под 9×19 мм патрон «парабеллум». Для польской таможенной службы выпускался пистолет с более длинной рукояткой и в деревянной кобуре. В годы войны пистолет выпускался для Вермахта и СС под названием Pistole 27(t) (480 000 штук). Оба этих пистолета были созданы чехословаками перед оккупацией страны Германией, но в чехословацкой армии они почти не применялись. Абвер в своих спецоперациях использовал эти пистолеты с глушителями.

9-мм патрон «Kurz» по своему баллистическому импульсу вполне допускал применение инерционного запирания, и то, что под него на пистолете CZ-24 / Vz.24 было использовано жесткое запирание, объяснимо лишь тем, что его конструктор действовал интуитивно без теоретического анализа создаваемой конструкции. В дальнейшем появились пистолеты под этот же патрон и с аналогичными массо-габаритными характеристиками, но со свободным затвором, т.е. более простые в производстве. Примерами таких пистолетов являются 9-мм немецкий РР и венгерский 29М.

Пистолет CZ-24 / Vz.24 принадлежит к классу самозарядных пистолетов, автоматика которых основана на отдаче ствола при коротком его ходе. Жесткое запирание канала ствола осуществляется поворотом ствола. Ударно-спусковой механизм пистолета — куркового типа с частично выведенной наружу головкой курка. Боевая пружина курка пластинчатого типа, один конец пружины воздействует на курок, второй – на защелку магазина. Питание патронами осуществляется из коробчатого магазина емкостью на восемь патронов. Щечки рукоятки представляют собой единую деревянную деталь, охватывающую рамку с обеих сторон. Пистолет снабжен рычажным предохранителем, расположенным с левой стороны рамки. Положение рифленой головки предохранителя удобно для воздействия на него большим пальцем. При нажатии на предохранитель он, поворачиваясь, сжимает свою пружину и в конечном положении, блокируя шептало, становится на защелку. Для снятия с предохранителя надо нажать на защелку, и пружина предохранителя отведет его в исходное положение.

При выстреле ствол со сцепленным с ним кожухом-затвором отходит назад. Наклонный выступ ствола, взаимодействуя с вырезом вкладыша рамки, заставляет ствол повернуться. При этом два запирающих выступа ствола выходят из зацепления с кожухом-затвором. Последний за счет приобретенной при совместном со стволом откате энергии отходит в крайнее заднее положение. В начале отката затвор разобщает шептало от взаимодействия со спусковым крючком. После взведения курка шептало получает возможность запасть за боевой взвод курка. Одновременно подпружиненный извлекатель кожуха-затвора извлекает стреляную гильзу из патронника, которая отражается специальным выступом рамки. Возвращаясь в накат в результате полученной скорости отскока и под действием возвратной пружины, кожух-затвор выталкивает из магазина верхний патрон и досылает его в патронник.

Для разборки пистолета CZ-24 / Vz.24 следует опустить вниз движок, расположенный с левой стороны рамки, и вытолкнуть влево ось, стопорящую вкладыш рамки. После этого подвижные части можно отделить от рамки, сдвигая их вперед.

Основные характеристики пистолета CZ-24 / Vz.24
Длина пистолета, мм 156
Высота пистолета, мм 124
Ширина по затвору, мм 21,8
Длина ствола, мм 90
Вес пистолета с магазином без патронов, кг 0,7
Емкость магазина, патронов 8
Вес патрона, г 9,8
Вес пули, г 6
Начальная скорость пули, м/с 290

Самозарядный пистолет CZ Vz.22 Nickl, Vz.24 (Чехословакия)

Самозарядный пистолет CZ Vz.22 системы Nickl

Самозарядный пистолет Vz.24

Самозарядный пистолет Vz.24

Самозарядный пистолет Vz.24

В начале 1920х годов Чехословацкая армия испытала новый опытный самозарядный пистолет системы германского оружейника Никла (Nickl), сотрудника фирмы Маузер. По результатам испытаний было решено принять пистолет на вооружение под новый (для Чехословацкой армии) пистолетный патрон 9 mm Vz.22, более известный как 9х17 Браунинг Короткий. Пистолет был запущен в производство и принят на вооружение под индексом Vz.22, однако опыт его эксплуатации выявил ряд недостатков, и уже в 1924 году на вооружение был принят его вариант Vz.24, усовершенствованный чешскими конструкторами. Этот вариант выпускался серийно вплоть до конца тридцатых годов и являлся штатным пистолетом Чехословацкой армии до начала Второй Мировой войны. В довоенный период он также поставлялся на экспорт. В период оккупации Чехословакии выпуск этого пистолета также осуществлялся небольшими сериями, но в 1944 году был окончательно прекращен.
В целом пистолеты линейки Vz.22 и Vz.24 отличались избыточно сложной конструкцией для сравнительно слабого патрона (изначально система Никла создавалась под патрон 9х19 Парабеллум).
Самозарядный пистолет Vz.24 использует автоматику с подвижным стволом, имеющим короткий ход при отдаче. Запирание (сцепление ствола и затвора) осуществляется при повороте ствола, который имеет два комплекта боевых выступов. Нижняя пара выступов отвечает за вращение ствола в откате и накате и ограничение длины его отката, так как движется в фигурных пазах вкладыша рамки оружия. Пара выступов, расположенных по бокам ствола, отвечает за сцепление с затвором. Ударно-спусковой механизм курковый, одинарного действия. Ручной предохранитель расположен слева на рамке, позади спускового крючка. Для постановки оружия на предохранитель служит небольшой рычажок, для снятия оружия с предохранителя — расположенная под рычажком кнопка. Питание патронами осуществляется из однорядного отъемного магазина, расположенного в рукоятке оружия. Защелка магазина располагается в основании рукоятки, позади шахты магазина.

CZ-24, прикольная штука.

Становлюсь извращенцем, начинают всякие уродцы нравиться.. 😊
Специально босса попросил такой с аукциона взять.
Запирание как у Штайра. С виду – на мелкого маузера похож, такая же задержка затворная, и без магазина курок не спустить.
Затвор щелкает так приятно, звук как от сейфа.
Жаль, магазы не родные, от 27-го.
Интересно, родная ли кобура?

Классный с виду

Kadett
уродцы
почему уродец? красивый пистолет

Мне вот тоже нравятся ЧЗ-24 и Беретта М31. Какие-то они приятные.

разборка- сон разума.

Ничего там сонливого. В секунды разбирается.

у меня каретка которая по направляющему стержню ездит все уехать хотела при установке. а еще вместо защелки винт с гайкой квадратной стоял.

Я её вместе со стержнем и пружиной ставлю на ствол, потом низ, держа его вверх рукояткой надеваю на затвор.

Kadett
Запирание как у Штайра.

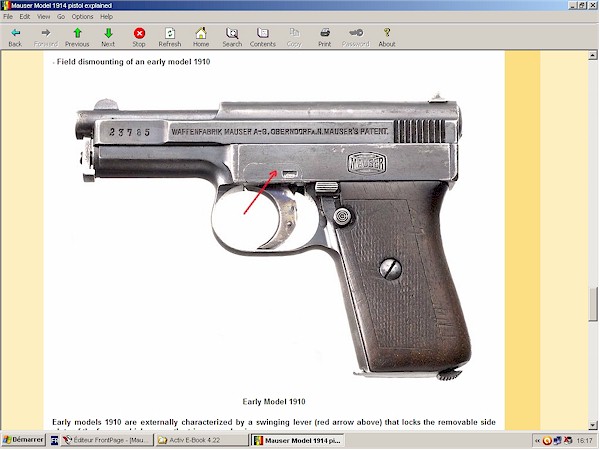

да,но предки у Чезеты немного другие:

Kadett
С виду – на мелкого маузера похож, такая же задержка затворная, и без магазина курок не спустить
ну так этого чезета и сконструировал некто Никл, в свое время работавший на Маузере.
http://world.guns.ru/handguns/hg/chex/cz-vz22-vz24-r.html

Да, спасибо, знаю. Вроде, тот же Никл, что на 712 маузер свой переключатель огня делал. У нас один такой шнель в сейфе есть.

Kadett
Вроде, тот же Никл, что на 712 маузер свой переключатель огня делал
угу, тот самый

Сон разума как с точки зрения конструктива, так и технологии производства.
Прикалывают оси спуска и курка, сделанные зацело с рамкой методом трепанирования.
Качество изготовления на высоте.

shOOter59
Сон разума как с точки зрения конструктива, так и технологии производства.
Качество изготовления на высоте.

Вот этим и нравится.

Kadett
Вот этим и нравится.

Вес железа,необходимого на производство одной Чз24 вам понравится ещё больше.

Угадайте,сколько? Думаю, мало отличается от того, что уходило на 1911.

shOOter59
Думаю, мало отличается от того, что уходило на 1911.

а сколько уходило на 1911?

а сколько уходило на 1911? Можно посчитать габариты заготовок на затвор, ствол и рамку 1911, с припусками на обработку из под ковки, исходя из чертежных размеров готовых деталей.Справочники надо, влом искать.
На глазок килограмма 4 минимум.

shOOter59
Можно посчитать габариты заготовок на затвор, ствол и рамку 1911, с припусками на обработку из под ковки, исходя из чертежных размеров готовых деталей.Справочники надо, влом искать.На глазок килограмма 4 минимум.

Больше! Я ж примерно.Считать надо, я же не помню точно габаритные размеры затвора, к примеру.На ПМ в разные периоды производства тоже расход металла менялся, хотя завод был один 😊

shOOter59
Я ж примерно.Считать надо, я же не помню точно габаритные размеры затвора, к примеру.На ПМ в разные периоды производства тоже расход металла менялся, хотя завод был один

ладно по 1911 сдаюсь!

А Чз24 потребляла на своё рождение 6 кеге железа,больше чем Люгер Р08 😊)

Чз24 потребляла на своё рождение 6 кеге железа Недоучили Йозефа Никля на Маузере бережливости 😊
Причин, влияющих на металлоемкость, много.Заготовки рамок можно ковать, как делало большинство производителей, а можно резать из листового проката.При небольших объемах производства(как, например, Лахти Л-35)предпочтительней второй вариант, несмотря на некоторую неэкономичность.

Немцы всегда шли по принципу: “зачем делать просто,если можно сделать сложно?”

Читал,что Браунинг 191022 под тот же патрон был в два раза дешевле..

И с патроном тоже карамбол: пистолет на испытания предлагался в 9х17Браунинг и 9х19Люгер, но почему-то оставили 9х17, но переработали патрон,называвшийся 9 mm vz. 22,и который был мощнее браунинговского.

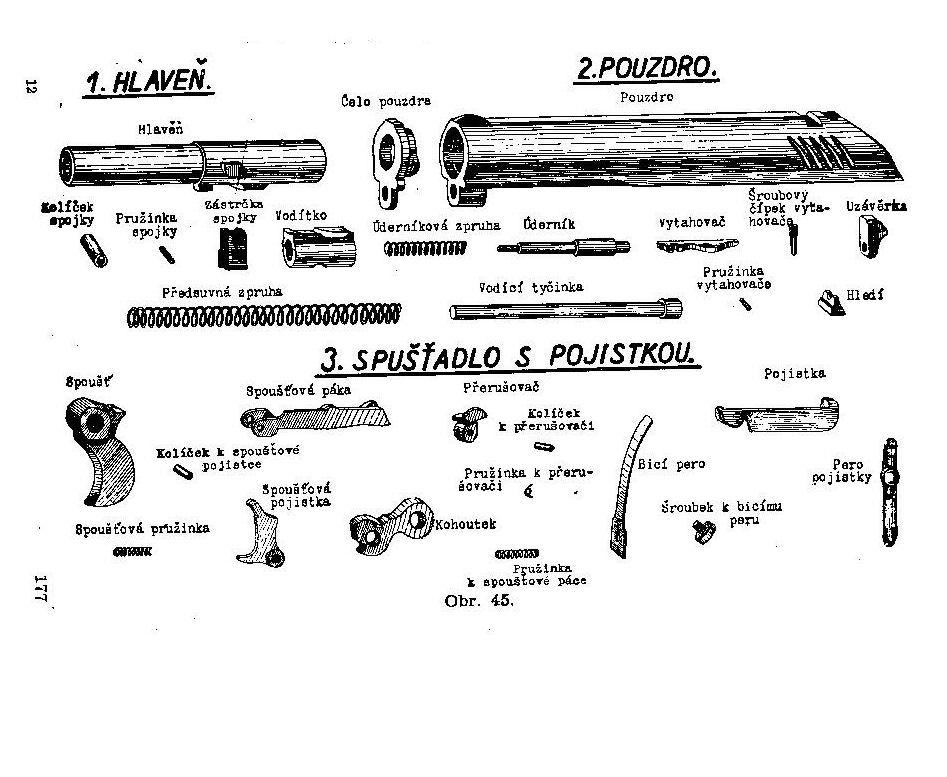

Кадетт,если будете стрелять,то приготовьтесь к поиску детали под названием “Bicí pero”

Короткий ход ствола, запирание поворотом ствола – вполне мог бы работать и на 9х19. Современное воплощение схемы – Беретта Когуар 8000.
А боевая пружина (“Bicí pero”) и защелка магазина ЧЗетов 24 и 27 ничего не напоминает? Думаю, ПМовская боевая пружина оттуда корни имеет, только у Макарова интересней получилось. А болезнь осталась:
Кадетт,если будете стрелять,то приготовьтесь к поиску детали под названием “Bicí pero”

Бамбук
вполне мог бы работать и на 9х19.
так оно и создавалось изначально под 9х19

mpopenker
так оно и создавалось изначально под 9х19

Точнее под два патрона: 9х19 и 9х17,второй потом был переработан как чешский 9мм вз.22 ,чуть мощнее браунинговского(Střela – 6,0 g
Vo – 300 m/s
Eo – 270 J) и отличающийся от него вальцовкой гильзы под уровнем пули

Бамбук
А болезнь осталась:

Немного о патроне,под который делался этот пистолет:

Vlastností prakticky každé ruční palné zbraně zásadním způsobem ovlivňuje použitý náboj. Standardní československou vojenskou pistolovou municí byl v období před 2. světovou válkou náboj 9mm vz. 22. Ten je odvozen z náboje 9mm Browning Kurz (syn.: 9mm Short Browning, .380 ACP, 380 Automatic pistol, 9mm M.34 aj.), s nímž sice není totožný, ale vzájemné odchylky jsou tak nepatrné, že z rozměrového hlediska jde o náboje zaměnitelné. Náboj vz. 22 však byl laborován na poněkud vyšší výkon. Zatímco u původní laborace Browningova náboje byla ve 30. letech udávána hmotnost střely 6,0 g a počáteční rychlost 265 – 270 m/s, u čs. služebního náboje činí při shodné hmotnosti střely tabulková hodnota Vo 300 m/s.
Mírné zvýšení výkonu náboje 9mm Browning Kurz, provedené v 50. letech (Vo = 290 m/s při 100 mm dlouhé zkušební hlavni) způsobilo, že obě uvedené ráže z balistického hlediska víceméně splynuly. Náboj vz. 22 se již nevyrábí a nikdy nebyl normalizován v C.I.P., ovšem prakticky všechny zbraně komorované pro tuto ráži budou fungovat se současným celoplášťovým střelivem 9mm Browning Kurz.
Náboj vz. 22 byl vyráběn s ogivální střelou typu FMJ (Full Metal Jacket) s plnoolověným jádrem. Výmetnou náplň tvořilo 0,29 g bezdýmného prachu vz. 11, úsťová energie střely činila 270 J. Maximální tlak byl udáván 1100 kg/cm2, tedy 108,3 MPa (měřeno metodou crusher před nábojovou komorou). Nábojnice byla osazována zápalkou Berdan s korozivní složí o průměru 4,5 mm.
Předválečné čs. provedení náboje mělo nábojnici z mosazi MS 72, za okupace se tentýž náboj vyráběl v Závodě II. Zbrojovky Brno v Považské Bystrici (dislokační kód dou) pro německé ozbrojené složky s lakovanou nábojnicí z hlubokotažné oceli. Náboje byly výrobcem baleny nepáskované v obdélníkových kartonových krabičkách po 24 kusech.
Mimo obvyklého ostrého provedení existovaly náboje školní (9mm vz. 23), bez prachové náplně. Střela tohoto náboje byla bez olověného jádra a její plášť byl protažen až ke dnu nábojnice. Nábojnice samotná měla po obvodu pět podélných prolisů a lůžko zápalky bylo vyplněno kaučukem. Tyto náboje sloužily k nácviku spouštění a manipulace se zbraní.
Zkušební náboj 9mm vz. 24 sloužil k tormentačním zkouškám nově vyrobených nebo opravených zbraní. Měl zvýšený komorový tlak na 1700 kg/cm2, tj. 167,4 MPa. Výmetnou náplň tvořilo 0,37 g bezdýmného prachu vz. 27. Nábojnice tohoto náboje byla niklovaná.
Poslední známou variantou náboje vz. 22 je cvičná munice vyrobená v nevelkém množství těsně před okupací Československa, patrně určená pro samopaly (kulometné pistole) vz. 38. Cvičné náboje byly laborovány lehkými dutými střelami z olšového dřeva. Dřevěné střely se měly při průchodu hlavní roztříštit, proto byly před osazením do nábojnic praženy kvůli zvýšení křehkosti. Nábojnice byly mosazné, standardního provedení (jako u ostrých nábojů vz. 22), rozlišovací znak představovaly střely zbarvené červeně. Uvedené střelivo již zřejmě neobdrželo vzorové označení.

Obr. 8 – Zleva doprava: náboj 9mm vz. 22 (ostrý ; ), 9mm vz. 23 (školní ; ), cvičný náboj s dřevěnou střelou (bez vzorového označení ; )

Спасибо, познавательно.
Думаю, при релоаде можно будет навеску приподнять немного.
