Основное клеймо револьвера Наган

Клейма и модификации револьвера Наган

На Тульском оружейном заводе (ТОЗ) клеймение производилось следующим образом: на левой стороне револьвера — клейма производственные (кто производил, когда), а на правой стороне — испытательные клейма (на прочность, пороховой пробой «П»(на стволе), после отстрела на кучность стрельбы «К»(на рамке под барабаном), приемная комиссия «двуглавый орел», «ПМ» в круге или др. (над рукояткой в углу). Вокруг мушки — всё тоже самое — знак ТОЗа и клейма техпроцесса — личные клейма мастеров.

Советские Наганы до 1931 как минимум года — практически точное повторение царских. Кроме отказа от дуба на щечках. А вот потом изменился характер обработки затыльника рукоятки, размер долов уменьшился, ну и прочее. После 1931 года более «острым» стал затыльник.

До начала 30-х мог попадаться полностью синий УСМ, кроме собачки, винта и пружины шатуна, а так же — бойка и его шпильки.

Модернизация револьвера началась с 1929 года.

В целях экономии металла стали делать шомпол из двух частей (головка к шомполу приваривалась эл. сваркой) и сделали усечённой мушку.

Серийные номера

Номер стал буквенно-цифровым с 1929 года. Буквы менялись, когда номер достигнет 999.

Технологические клейма

«Молоток». Россия — СССР, Тула, до 1929 г.

На деталях револьвера (барабан, ствол, детали УСМ, шомпол, шомпольная трубка, дверца барабана, пружина дверцы) присутствуют в основном клейма ОТК и приёмки. Как исключение, на торец барабана наносится номер револьвера (как и на рамку с левой стороны).

До 1918 года в качестве клейма государственной приёмки на детали револьвера наносились клейма в виде двуглавого орла с буквами под ним и в виде молотка, заключённого в круг. В основном это клеймо ставилось на стволы (возможен вариант и без круга), курки, спусковые крючки, казённики и ползуны. На другие детали револьвера (рамка, спусковая скоба, шомпол, шомпольная трубка, барабан, дверца барабана, ось барабана, собачка, пружина дверцы) наносились молотки без круга.

С 1918 года все части револьвера клеймились молотками без круга, а с 1929 года в качестве основного клейма государственной приёмки стала использоваться звезда.

Однако на складах к тому времени было накоплено достаточно большое количество деталей револьвера, изготовленных и принятых в царской России и в период 20-х годов, в связи с чем детали «с молотками» могут присутствовать и на револьверах советского периода выпуска, вплоть до 1945 года.

«Большой молоток» Россия-СССР, Тула, возможно до 1929 г.

Крупный молоток на правой стороне рамки означал, наверное, то же, что и мелкий, но в «общем масштабе». Нет точных данных нигде. Можно только догадываться.

Так как на этом экземпляре револьвера нет ремонтных клейм, то, скорее всего, все клейма на нем изначально фабричного происхождения. Клеймо молоток (позднее звезда) на отдельных деталях означает, что эта деталь прошла процедуру проверки отделом технического контроля. Логично предположить, что большой молоток — это проверка на соответствие стандарту после сборки всех узлов и УСМ в целом, как то: усилие спуска, отсутствие заеданий и т.п. А клеймо приемной комиссии, опять же, можно предположить, визирует совокупность прохождения изделием всех положенных ему испытаний — пороховую пробу, пробу на кучность, усилие спуска и подгонку деталей УСМ и т.д.

«Звездочка». СССР, Тула, с 1929 года

С 1929 года в качестве основного клейма государственной приёмки стала использоваться звезда.

«Двуглавый орел» с буквами на правой стороне рамки. Россия, Тула, 1898-1917 (?) гг.

В период с 1898 по 1917 год на правой стороне рамки револьвера ставилось клеймо приёмки револьвера в виде двуглавого орла с буквами под ним. Буквенные клейма могли варьироваться: ПК, ХХ, IХ. Возможно, ставилось до 1918 года, когда было заменено клеймом «Лб» в круге.

«Лб» в круге Клеймо ОТК, Лаборатория (?), СССР, Тула (20-е гг.), возможно с 1918 г.

«С» в ромбе Клеймо ОТК, СССР, Тула (год?)

Стоит в том месте, где обычно ставится клеймо приемной комиссии или приемщика

«ПИ» в ромбе Клеймо ОТК, СССР, Тула (год?)

«ЗБ» в ромбе Клеймо ОТК, СССР, Тула (год?)

«ЗР» в круге Клеймо ОТК, СССР, Тула (год?)

«ПМ» в овале Клеймо ОТК СССР, Тула (год?)

«И» в ромбе Клеймо ОТК СССР, Тула (год?)

«ТК» объединенное в ромбе, овале или круге СССР, Тула, 1920-40 гг.

Знак ОТК. «ТК» в овале ставился до середины 30-х гг., Далее «ТК» шли в круге. «ТК» в овале характерно для 20-х гг. «ТК» в круге — для 40-х.

«У» в круге, Тула (год?)

Ставится на оружии, прошедшем испытание на прочность.

«П» на стволе, Тула (год?)

Испытание пороховой пробой

«К» в круге, Тула (год?)

Клеймо проверки кучности стрельбы

«R» в круге на шомпольной трубке, Бельгия, 1896-98 гг.

Испытание пороховой пробой завода Нагана в Бельгии, которую ставили только на заводе Л.Нагана в Бельгии в 1896-1898г. Известно, что в 1898г по решению Оружейного отдела ГАУ в Бельгии были заказаны запасные части к 20 000 револьверов. Шомпольных трубок было заказано 100шт. Выпуск Наганов в Бельгии для России: 1895 — 1897 года — 20000; 1895 — 1899 года — 180000.

«УК» в круге или усеченном треугольнике

Заводская марка. Ставится на оружии, прошедшем испытание на прочность, кучность, меткость

«Н» в круге или усеченном треугольнике

Заводская марка. Ставится на оружии, прошедшем испытание дымным или бездымным порохом

«С» в круге, треугольнике

«N» в круге, СССР, Ижевск, 40-егг.

Особое клеймо на оружии Ижевского завода

«Треугольник со Стрелкой внутри«, СССР, Ижевск, 40-егг.

Марка Ижевского Арсенала, после 1928

«П» в квадрате

Проба принятия государственным инспектором качества изготовления рамки

«Р41«

Ремонтировано в 1941 году

«Х» На скобе. скорее всего, клеймо промежуточной приемки детали, на револьвере 1931 г. на скобе в этом месте буква «Ч».

«1» в треугольнике

Клеймо собственности армии ГДР

Ремонтное клеймо

Квадрат, разделенный пополам.

1 вариант описания. Возле деревянной накладки стоит клеймо восстановления — прямоугольник, поделенный пополам. Такие клемма ставили с 1928г несколько лет, пока ремонтировали изношенные в боях империалистической и гражданской войн револьверы (УСМ, пружина, прицельные).

Читать еще:  Особенности сборки / разборки Нагана

2 вариант описания. Маленькие ремонтные клейма — прямоугольник, разделенный пополам (читай «капитальный ремонт 1932г», когда начали переделывать прицельные части), которые ставили с 1932г на револьверы, выпущенные ранее, т.е. с таким клеймом револьвер выпущен до 1932г.

Ромбик означает кап ремонт, что в свою очередь означает полную или частичную пересортицу частей револьвера. При капремонте могли и барабан поменять, и перестволить, но это менее вероятно, чем просто замена изношенного УСМ. Знак ромб реже встречается, чем прямоугольник, разделенный пополам. Соответственно, обозначает нестандартный капремонт, либо специальную мастерскую. Думаю, этот знак обозначает какую-то «тонкую» работу над револьвером.

Особенности деталей револьвера

Общие особенности

Револьвер Нагана, выпуска Тульского оружейного завода с 1895 по 1911 год

Мушка имеет полукруглую форму

На правой стороне рамки присутствует штырек для фиксации дверцы. Дверца, соответственно имеет прорезь

Револьвер выпуска 1912-1920 годов

Все конструктивные признаки те же. Отличаются только клеймами.

Револьверы выпуска 1921-1929года.

В Советской России было принято решение выпускать только самовзводную модификацию револьвера, и конструкция Наганов этих лет однотипна ранее выпускавшимся офицерским моделям.

Надо отметить, что некоторое время выпускались револьверы с прямоугольной мушкой, но почти сразу вернулись к полукруглой

Револьвер Нагана выпуска 1930-1941 годов

В начале 30-х годов 20 века револьвер прошел некоторую модернизацию, коснувшуюся прицельных приспособлений:

  • Прорезь прицела вместо треугольной стала полукруглой
  • Убрали штырек под дверцу на правой стороне рамки, и перестали делать прорезь на самой дверце (правда в связи с громадным заделом самих дверец с прорезями, они продолжали ставиться)
  • Изменили рифление на курке револьвера (ранее оно было выполнено в форме зубца на верхней, гладкой части курка, а теперь прямоугольника)
  • Поменяли мушку, теперь она стала усеченной.

Револьвер выпуска 1942-1945 годов

В связи с эвакуацией завода на Урал в 1941 году производство было свернуто.

Одновременно, для удешевления производства стали изготовлять и устанавливать пластмассовые щечки рукоятки, взамен деревянных.

Заводы в Туле и в Ижевске официально выпускали револьверы до 1945 года включительно, хотя есть сведения, что встречаются револьверы с клеймами 1947 и даже 1950 года. Скорее всего, это собранные из остаточного задела деталей.

В 1960-х годах револьвер прошел еще одну модернизацию, в ходе которой практически на всех револьверах до 1930 года выпуска заменили старую полукруглую мушку на новую усеченную, также заменили щечки рукоятки с полусгнивших деревянных на пластмассовые. Все хранившиеся несамовзводные револьверы выпуска до 1920 года превратили в самовзводные.

Спусковая скоба

«Царские» спусковые скобы шли с номером в передней части над молотком. Серийный номер ставили на скобу до 1914г. По контуру не имеет приливов металла (прилив в месте нижнего ушка крепления скобы на ось рамки (переход углом с ‘прямой’ части на ‘ушко’ был до 1942г. Потом во времена ВОВ в целях ускорения технологического процесса переход на ‘ушко’ сделали плавным с галтелью.

Барабан

На переднем торце барабана есть клеймо. Так вот, до 1938г это клеймо состояло только из четырех цифр, а после 38г туда стали допечатывать еще и буквы. (П, М. )

Дверца барабана

После модернизации 1930 года, дверцы, для упрощения технологического процесса стали делать без вырезов, соответственно с целью унификации (упрощения техпроцесса), выступ (пенёк) уже не делали на рамках, а на старых образцах выпущенных ранее, для упрощения замены в случае износа дверцы, выступ убирали. Зуб дверцы служит для дополнительной фиксации барабана от поворота в противоположную сторону, при частом пользовании он иногда просто стачивался, так как при повороте барабана он скользит по нему попадая при фиксации в паз. Нижний зуб дверцы так же служит для фиксации барабана для разряжения/заряжания револьвера, при открытой дверце, и тоже при частой эксплуатации изнашивался.

Курок

На курке рифление до конца 20-х годов было в виде зубца (типа как на кремлевской стене), а потом стали делать прямоугольное. Когда изменили рифление с зубца на прямоугольное — точно не знаю, до 1928г наверняка.

Ствол

На утолщении перед шомпольной трубкой «П» испытание пороховой пробой.

Мушка

Мушка в поперечном сечении — почти треугольная, (ширина гребня 1.25мм), т.е. изготовлена до 1928г. При капремонте после 1928г была пропилена до нового принятого профиля. Мушки, изготовленные после 1930г, имели принятую 7 мая 1930 г Комиссией НТК Артиллерийского управления «динамовскую» форму с усеченной задней частью с поперечным сечением: трапеция+прямоугольный гребень шириной 2мм, и на всех револьверах, выпущенных после 30-х годов верхний край мушки — плоский.

В дальнейшем допускалось иметь на вооружении револьверы с мушками двух типов.

Окончательно усечённая мушка была утверждена в 1938 году. Позднее прорезь целика поменяли на полукруглую.

До 1929 года на револьверах ставилась полукруглая мушка. Прорезь целика была треугольной.

Шомпольная трубка

Полустертая букву «R» — испытание пороховой пробой завода Нагана в Бельгии, которую ставили только на заводе Л.Нагана в Бельгии в 1896-1898г. Известно, что в 1898г по решению Оружейного отдела ГАУ в Бельгии были заказаны запасные части к 20 000 револьверов.

Шомпол

На торце головки имеет «кружок с вписанным треугольником и стрелой внутри» — клеймо Ижевского завода 1943-1945г.

Накладки рукояти

Наименее ценятся текстолитовые и «рыжая сосна», устанавливавшиеся во время ремонта перед закладкой на хранение в послевоенные годы, наиболее ценные — «темное дерево, мелкая насечка» («царские»). На 1937 г. желательны накладки «средней насечки» темного дерева либо цвета «светлого дуба».

Наган в разборе и клейма его.

Решил разобрать свежекупленый наган на предмет изучения его клейм. Вот что понаxодил

«Три рубля» на рамке

К в круге и ОТК на рамке

Звезда на спуске

Звезда на скобе

ОТК и неизвестное мне клеймо на спуске.

Звезда на курке

Звезда на шомполе

ОТК и звезда на оси барабана

Непонятно что набитое поверx ОТК на барабане

5 на крышке под накладкой

Опять А.Г. на накладке

ОТК на накладке

Звезды на курке и бойке

Звезда на дверце

Абракадабра на дверце

Непонятно что на собачке

ОТК и неизвестное мне клеймо на спуске

Звезда на спуске

Две керненыx точки на спуске

Звезда на казеннике

О, У и ОТК на скобе

Звезда на скобе

Звезда на пружине

Куча всего на рамке

К в круге и А.Г. на накладке

Большая куча запчастей. По понятным причинам курок не разбирал и ствол не выкручивал 🙂

Последние записи в этом журнале

В кои-то веки посмотрел киношку.

Чего со мной обычно никогда не происxодит. Но тут сам бог велел — карантин, эпидемия, только зомбей не xватает. Вот и пришлось нexватку восполнять.…

Знаю, заеб@л.

Но опять про Берсу 🙂 В частности о упрощении и удешевлении производства пистолетов. Благо повод есть пистолет после стрельбы чистить надо,…

Читать еще:  Оружейные новости - новинки огнестрельного, охотничьего и травматического оружия

И таки опять про Берсу 🙂

Так как карантиун у нас теоретически закончился в пятницу решил выгулять обе Берсы в тир. Все-таки два года не стрелял, пора бы уже 🙂 А тут еще…

И с нова про Берсу

Так как у меня появился новый любимый пистолет, то решил я малость порыться в его истории. Благо на дворе 21-й век с интернетом, гугл-переводчиком и…

Берса Зандер 9

Когда я купил Даше на Ст.Валентина Берсу Зандер 9 УК стало понятно, что ее полноразмерного братика мне не избежать. Уж слишком сильно пистолет…

Ремингтон Модель Пять

Ремингтон Модель Пять(Не путать с Ремингтон Модель 5!) довольно любопытная винтовочка. В 2006-м Ремингтон сообразил, что после снятия с производства…

Тульский Наган 1942 года, ижевская «звезда» и возвращение «царского» молотка.

Совсем недавно, совершая, как и любой уважающий себя наганофил, ежедневную пробежку по предлагаемым к продаже «Блефам», Р-2 и МР-313 на ГАНЗе, я с большим удивлением обнаружил очень интересный «Блеф» 1942 года выпуска, за номером ИА609, по весьма демократичной цене, и пройти мимо не смог:

Машинка — редкая. Далеко не уникальная, конечно, но достаточно редкая. К тому-же в хорошем сохране и без ремонтных клейм. Раздумывать тут особо было не о чем, и забравшись в домашний бюджет, я сей револьверчик приобрел.

Путешествие моей покупки, практически через всю страну, дело не быстрое и поэтому у меня появилось достаточно времени, на более плотное изучение темы производства Наганов в 1942 году, чем я и занялся.

Тема эта малоизученная и большинство владельцев сигнальных, резинострельных, либо переделанных в макеты, Наганов, уверены, что клеймо со стрелой в звезде означает тульское производство, а это не всегда верное утверждение, в чем мы сейчас и убедимся.

Поверхностный просмотр имеющейся информации по этому вопросу, выявил множественные разногласия, неточности и несостыковки, хотя встречались и утверждения очень близкие к истине, которую, я думаю, все же выяснил, хотя бы для себя лично и которой хотел бы поделиться с вами.

Я не хочу в данном повествовании давать какие-либо ссылки на источники информации, не хочу ставить в текст цитаты и превращать данное повествование в нечто подобное научной статье. Я хочу просто рассказать о том периоде так, как понял его сам, во что поверил и вера моя крепка.

Итак в страшный и тяжелый год 1941 от Рождества Христова, Гудериан рвался к Москве и Тула готовилась к осаде. Возводились линии обороны как вокруг города так и внутри его. Сдавать город туляки не собирались.

В октябре месяце началась эвакуация из города тульского оружейного завода со всем основным оборудованием и персоналом. Это был последний месяц, когда в Туле серийно выпускался револьвер Нагана образца 1895 года с классическим, довоенным тульским клеймом «звезда с оперенной стрелой внутри».

Вместо запланированных 197000 штук, завод успел выпустить только порядка 5000 штук в третьем квартале, а именно в октябре и прекратил выпуск в связи с эвакуацией.

Перебравшись в Ижевск, буквально в чистое поле, если не считать нескольких бараков без окон и дверей, туляки прямо с колес разворачивали оборудование и приступали к выпуску стрелкового оружия для фронта. Не буду перечислять то, что выпускалось в то время на эвакуированном тульском заводе в Ижевске, каждый может найти эту информацию сам. Нас же в первую очередь интересует Наган.

Не смотря на устаревшую конструкцию револьвера, он все же находит свою нишу применения. Он более удобен для стрельбы через узкие щели танков и по мнению некоторых более точен, чем пистолет ТТ. За более высокую точность я зуб, конечно не дам: но факт остается фактом — такое мнение бытовало.

Выпуск Нагана решено было возобновить и в мае месяце 1942 года на тульском оружейном заводе, эвакуированном в Ижевск начинается сборка револьвера из комплектующих, привезенных из Тулы.

Вот в этом месте, хочется сделать некоторое отступление и высказать свои мысли по статусу тульского завода в эвакуации.

Мое мнение такое: Не могу утверждать о статусе «де юре», т.к. ни каких документов на этот счет я не нашел, но вот статус «де факто» мне стал понятен. До июля 1942 года, эвакуированный тульский завод в Ижевске был именно тульским заводом. С тульскими рабочими и инженерами, с тульским оборудованием и станками и с тульским оружием, которое на этих станках выпускалось.

Да, завод принял в производство некоторое оружие завода N 74 Ижевский машиностроительный. Да он принял и оборудование и рабочих и инженеров. Да — он сам передал некоторую часть производства на ИжМаш. Но вот стал ли он от этого «филиалом» ИжМаша, о чем неоднократно писали здесь, да и по всему Интернету есть такая информация?

Я уверен, что не стал. Даже если и было какое-то юридическое подчинение, фактически завод оставался тульским. Это подтверждается и тем, что в некоторых, к сожалению очень малочисленных источниках, говорится прямо о том, что завод N 622 Ижевский Механический, был основан на базе эвакуированного Тульского Оружейного Завода, а вовсе не являлся продуктом отделения от завода N 74 какого-то его мифического филиала

. Для нашего исследования это важно.

Что-же касается завода N 74 ИжМаш, то он никогда не выпускал револьверов Наган и лишь в недавнее время, приложил руку к кастрации револьверов созданных другими заводами, выбросив на рынок, изрядно изуродованный новыми клеймами Р-2.

Итак, туляки начали выпуск Нагана в Ижевске в мае 1942 года: вернее даже не выпуск, а сборку. Они привезли с собой оборудование, инструмент и комплектующие, но забыли в Туле главное. А что главное в револьвере? Мне не дадут соврать господа наганофилы и коллекционеры, если я скажу, что главное в револьвере вовсе не ствол или барабан. Для нас лично, главное в револьвере — это клеймо!

Оставили его специально, или забыли в попыхах, история умалчивает, но факт остается фактом — старое клеймо Тульского завода осталось в Туле и мы к нему еще вернемся.

Но револьвер произведенный в Ижевске, тоже нужно было клеймить. И клеймить именно тульским клеймом, т.к. завод все-же был тульским и возобновил выпуск тульского револьвера. Ни кто ведь в мае 1942 года, скорее всего не предполагал, что производство Нагана останется и в Ижевске до самого конца его промышленного выпуска.

Такое клеймо было изготовлено, правда, с небольшими отличиями. Стрела в звезде имела теперь сплошное и стреловидное оперение, а год выпуска стал включать в себя не только цифры но и букву Г. (Отойдя от темы, хотел бы заметить, что букву Г можно штамповать на многих образцах ижмеховских оружейников отдельно, крупно, в треугольнике, что-бы покупатель сразу видел, что приобретает.)

Читать еще:  Когда ваше оружие отказывает в бою - Записи Айюба

Клеймо со стреловидным оперением выпускалось очень недолго. Не знаю, по какой причине его заменили, но это произошло видимо в момент оформления на базе эвакуированного, тульского завода, уже самостоятельного предприятия, завода N 622, созданного приказом Государственного Комитета Обороны, за тем же номером 622 от 20-го июля 1942 года.

Клеймо это очень редкое. Мне удалось найти только два револьвера с таким клеймом. Неизвестно чей на первом фото и револьвер принадлежащий коллеге с ником Gromoboy на фото N 2. К сожалению он по видимому распродал всю свою замечательную коллекцию и где сейчас находится револьвер, мне неизвестно.

Можно увидеть несколько утверждений как на ГАНЗе, так и в других источниках, но явно перепечатанных с ГАНЗы, что подобная стрела со стреловидным (каламбур) оперением — есть стрела ижевская, встречавшаяся ранее на ижевских гладкоствольных охотничьих ружьях.

Утверждение это не верное. Стрела на данных ружьях имела сплошное ижевское оперение, но классическое, а вовсе не стреловидное. В этом можно убедиться.

Мы выяснили, что тульский завод в Ижевске обзавелся собственным клеймом, классической компановки — стрела включенная в пятиконечную звезду. А что же стало со старым клеймом?

А старое клеймо тоже не лежало без дела.

Начиная с осени 1941 года в осажденной Туле были организованы ремонтные мастерские, в которых старые тульские оружейники, по возрасту не прошедшие в армию, ополчение и даже не привлеченные на эвакуированные заводы в качестве рабочих, собирали и ремонтировали стрелковое оружие.

Короче это были самые настоящие старики, а не просто пожилые люди. Это были те, кто работал еще на императорском заводе. Это были монстры от оружейного дела. это были старые оружейные волки, пусть уже и подслеповатые и с трясущимися стариковскими руками, но мастерство, как говорится не пропить и не утерять с годами.

Они собрали остатки оборудования, станки, инструменты, комплектующие и организовали ремонт и сборку стрелкового оружия. Им привозили разбитое оружие прямо с полей под Тулой и они его восстанавливали.

Именно этими людьми и были собраны из оставшихся в Туле комплектующих, около 1000 пистолетов ТТ и револьверов Наган. Сколько было конкретно Наганов — ни кто не знает. Но если 1000 просто разделить пополам, отнеся часть на пистолеты ТТ, то получается всего около 500 штук.

Преклоняюсь перед этими людьми. Вечная Слава и вечная память их трудовому подвигу.

Вот это наверное одни из самых редких и уникальных револьверов, за всю историю их выпуска. Удалось найти всего два экземпляра сохранившихся до наших дней.

Первый принадлежит коллеге Глымов, а второй, к сожалению не знаю чей: потерял ссылку.

В Ижевске же, начиная с конца июля 1942 года, на созданном заводе N 622 — Ижевский механический, продолжался выпуск Нагана уже с новым клеймом. В звезду была включена известная ранее ижевская стрела со сплошным оперением, уже не стреловидным и так же присутствовала буква Г после цифрового обозначения года.

Практически до ноября месяца, в Ижевске производилась только сборка револьверов из тульских комплектующих, хотя возможно что-то и изготавливалось самостоятельно, и только в ноябре ижевцы перешли на полный цикл производства.

За 1942 год в Ижевске было выпущено всего 15485 штук револьверов Наган с огромным количеством брака. Основной брак был в том, что им не удавалось надежно закрепить оси курка, казенника и спускового крючка на рамке. Уже в момент приемки обнаруживался их шат и револьверы приходилось возвращать на переделку. Те что проходили контроль, по видимому довольно быстро ломались в боевых условиях и поэтому серийных револьверов выпущенных в Ижевске в 1942 году дошло до нас так мало.

Удалось обнаружить всего 7 штук.

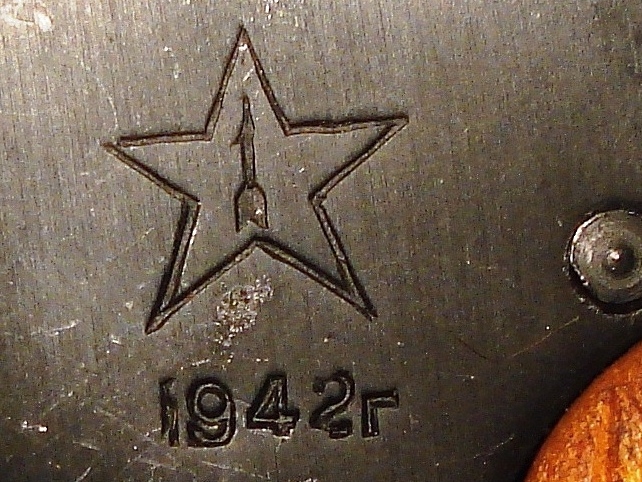

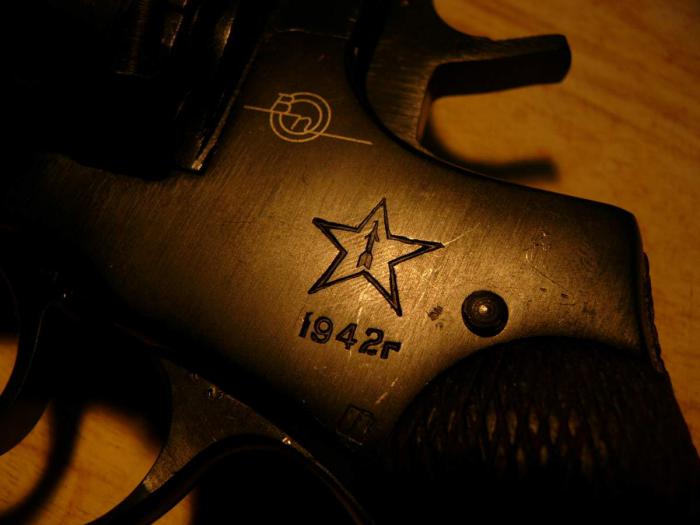

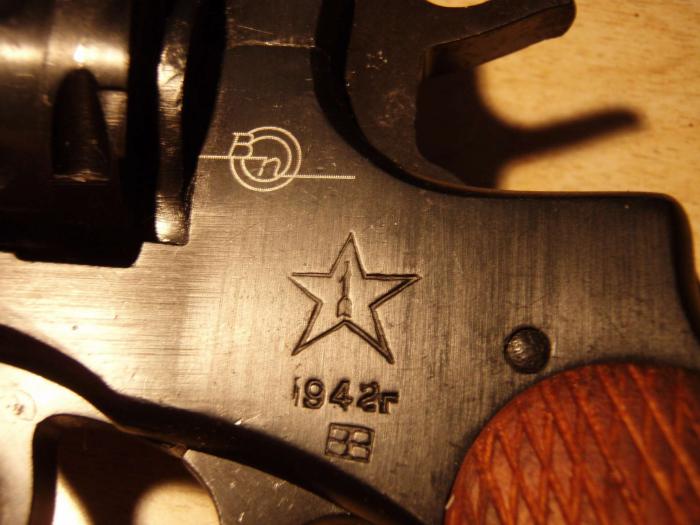

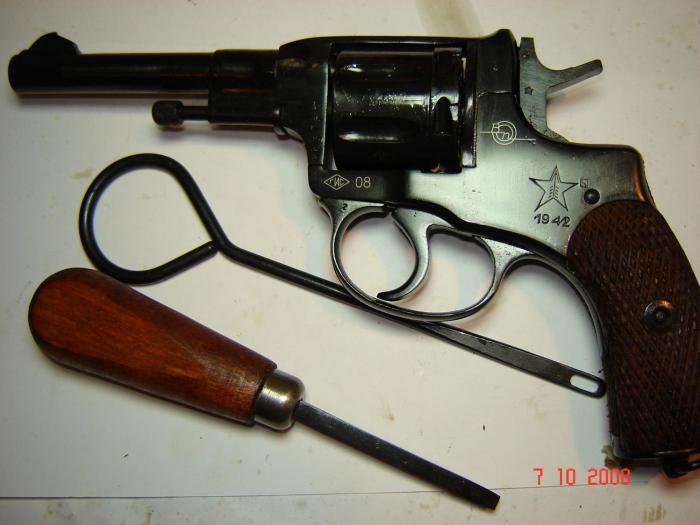

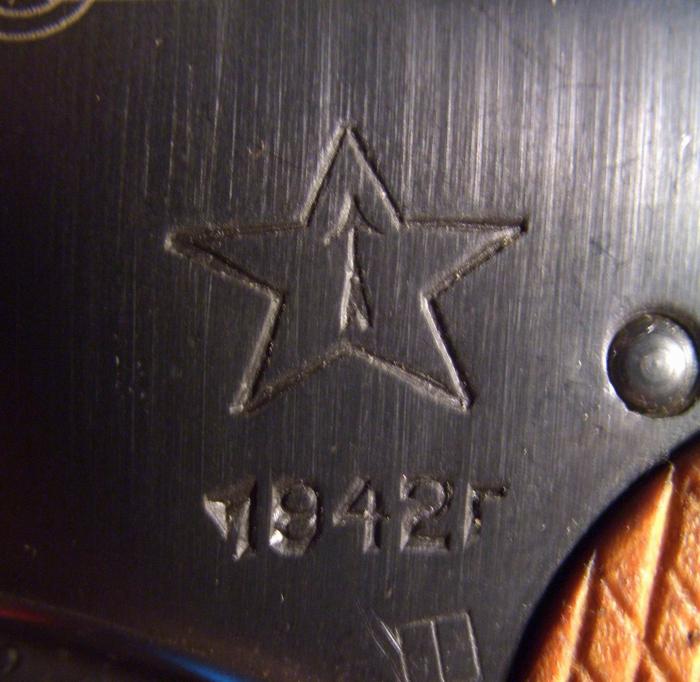

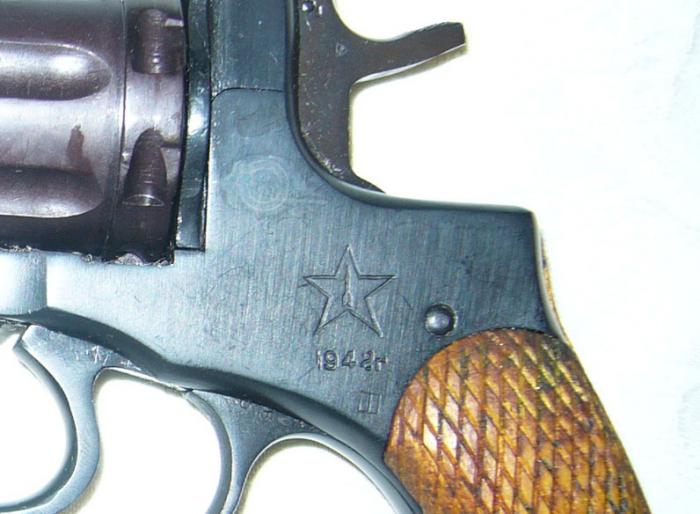

Это револьвер подаренный Сталину ижевскими рабочими находящийся в музее, два револьвера коллеги Gromoboy, по видимому благополучно проданные им, револьвер коллеги бутан, револьвер коллеги McDin, ММГ револьвера, когда-то принадлежащий коллеге Jakes и мой револьвер, который еще впрочем, до меня не доехал, но который я жду с нетерпением.

На всех этих образцах мы видим одно и то же клеймо. Наконечник стрелы постепенно теряет свою правую сторону из-за износа или неправильной постановки, но одинаковый изгиб на верхней линии правого луча звезды однозначно указывает на то, что клеймо это одно.

Именно этим клеймом продолжают клеймиться револьверы в Ижевске как минимум до апреля 1943 года.

Почему на заводе N 622 после его организации не изменили клеймо на ижевское, я не знаю, но думаю потому, что туляки, которые еще оставались на заводе и выпускали наган, не думали оставлять его производство в Ижевске. Вернувшись в Тулу, они продолжили бы выпуск Нагана со своим клеймом, и ижевский вариант стал бы просто одним из вариантов тульских клейм, а именно — тульским клеймом эвакуационным.

Основные активы тульского завода вернулись из эвакуации в Тулу осенью 1942 года и начали восстанавливать производство оружия, но Наган не выпускали и клеймо с собой из Ижевска не забирали, иначе продолжавшему выпуск Наганов заводу N 622, пришлось бы уже в конце 1942 года переходить на новое ижевское клеймо и мы, безусловно, видели бы его хотя бы пару раз.

Туляки получили заказ на восстановление производства Нагана только в декабре 1942 года, а восстановить производство смогли только к апрелю 1943. И именно тогда они ввели новое клейма — звезда с молотком. Они, конечно, могли клеймить старым довоенным клеймом со стрелой с раздельным оперением, но делать этого не стали и не потому, что старички оружейники его сломали или потеряли, забыв по стариковски куда положили, а потому, что звезду со стрелой продолжал усиленно клепать ИжМех — завод N 622 в Ижевске.

Вот так и вернулся на Наган, старый тульский молоток, дабы клеймо имело отличие от ижевского. Молотков в период 1943 — 1944 было выпущено аж целых 5 разновидностей, но в итоге все пришло к стилизованной букве Т в обрамлении звезды. Думаю, что не малую роль тут сыграла идеологическая составляющая. Молоток кому-то напоминал о временах когда завод был Императорским, а нейтральная буква Т обозначала город Тула.

Ну а Ижевские оружейники тоже сменили клеймо, скорее всего весной 1943 года на свой Ижевский треугольник, с классической ижевской стрелой со сплошным оперением.

Вот такая история.

По прошествии времени, обнаружились еще два Нагана 1942 года, выпущенных в Ижевске. На этот раз Наганы имеют клеймо «макет» и находятся в Киеве у камрада которого зовут Андрей taa7.62. Особенный интерес вызывает то, что один из них имеет раннее клеймо со «стреловидным» оперением стрелы, фотографий которых имеется всего три, а реально можно увидеть только один — у Андрея в Киеве. Второй наган имеет обычное, всем знакомое клеймо 1942 Ижевск, с дефектом наконечника и стандартным оперением.
