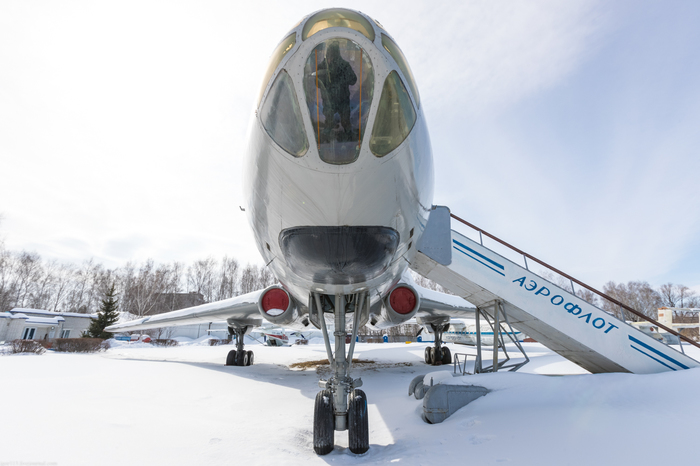

Пассажирский Самолет Ту-104: технические характеристики

В далеком 1953 году сотрудникам конструкторского бюро имени Туполева правительство Советского Союза поручило ответственное задание. Суть новой работы заключалась в создании нового пассажирского авиалайнера. Именно с этого события началась история создания легендарного Ту-104.

Выбор пал именно на это конструкторское бюро не зря, ведь данному советскому авиапроизводителю немного ранее удалось успешно завершить постройку бомбардировщика-ракетоносца Ту-16, летные характеристики которого были отмечены многими мировыми авиапроизводителями.

Начало проекта

Советский авиаразработчик решил не создавать новый проект будущего авиалайнера, а сконструировать пассажирский самолет Ту-104 на основе ранее задействованного проекта, использованного для производства бомбардировщика. Учитывая, что такое решение помогло конструкторам сэкономить немало времени, первый проект на бумаге был представлен инженерами буквально через год. Министерством Советского Союза эскизный вариант был изучен и одобрен. Полученное одобрение позволило сотрудникам конструкторского бюро приступить к разработке первого советского авиалайнера Ту-104 летом 1954 года.

Согласно первоначальному проекту, конструкторы должны были оснастить пассажирский реактивный лайнер двумя силовыми агрегатами, разработанными в конструкторском бюро имени Микулина – «АМ 3М 500». Учитывая технические характеристики, внесенные в проект инженерами, на борту будущего авиалайнера должны были разместиться не менее 50-ти пассажиров, авиалайнер мог поднимать в небо груз массой до 1200 кг, а максимальный скоростной режим самолета должен достигать показателя в 1000 км/ч.

Конечно, инженеры-конструкторы не все компоненты позаимствовали у прототипа. В точности с оригиналом были изготовлены следующие элементы для оснащения пассажирского авиалайнера:

кабина пилотов;
гондолы силовых агрегатов;
оперение в хвостовом исполнении;
крыло и шасси.

Также воздушный транспорт решено было оснастить аналогичным с бомбардировщиком пилотажно-навигационным оборудованием, без задействования военных приспособлений.

Самолет Ту-104 был оснащен и совершенно новой компоновкой, в частности речь идет о более вместительном фюзеляже и воздухозаборнике для силовых агрегатов.

В процессе проектирования принимали участие лучшие сотрудники конструкторского бюро. Для работы был выбран весьма быстрый темп, что помогло авиапроизводителям в конце 1954 года прошлого столетия представить готовый проект для оценки и одобрения. После ознакомления с результатами труда представители государственной комиссии одобрили и утвердили представленный инженерами макет будущего пассажирского авиалайнера.

Строительство первой модели легендарного воздушного транспорта было завершено весной 1955 года на харьковском авиазаводе (ХАЗ). Испытания самолета на заводе начались летом и продолжались до конца осени. Получив отличные первичные результаты, авиалайнер был подвергнут обязательным государственным испытаниям.

Наверное, самым значимым временным отрезком для новой модели пассажирского лайнера оказался 1956 год. Весной этого года самолет Ту-104 пополнил арсенал гражданского советского флота, а осенью поднялся в небесный простор в качестве пассажирского рейсового перевозчика. Первый раз пассажирскому авиалайнеру предстояло обслужить маршрут от московского причала в иркутскую воздушную пристань, осуществив пересадку в омском аэропорту.

Советским инженерам конструкторам вместе с харьковским авиационным заводом удалось за рекордно короткий отрезок времени создать и запустить в эксплуатацию первую модель реактивного пассажирского самолета, технические характеристики которого превосходили все ранее эксплуатируемые аналоги. Всего лишь 3 года потребовалось советским разработчикам для создания совершенно нового пассажирского авиалайнера.

«Минусы» и некоторые особенности новой модели

К сожалению, эксперты отметили и несколько негативных сторон, касающихся реактивного пассажирского лайнера:

Недостаточная комфортабельность для находящихся на борту. Это хорошо видно на фото салону Ту-104. Особенно сильно проявлялось данное неудобство на высоте, превышающей 10000 метров, как только давление достигало показателя 0.45 атмосфер. Чтобы обезопасить пассажиров, было решено внести в конструкцию авиалайнера определенные изменения, в частности, установить между кабиной пилотов и пассажирским салоном перегородку в герметичном исполнении. Фото самолета Ту-104 поможет визуально ознакомиться с внесенными изменениями.
Экспертная комиссия также отметила, что если воздушный транспорт слишком перегружается, то при отказе одного из двигателей самолет не сможет продолжать полет.
В свою очередь пилотами также были отмечены некоторые упущения, в частности, речь шла о сложном пилотировании воздушным транспортом на высоте, превышающей 10000 метров. Инженерам-конструкторам, проанализировавшим отмеченные экипажем недочеты, вновь пришлось вносить изменения в конструкцию авиалайнера. В первую очередь было решено уменьшить угол ранее установленного стабилизатора, что в свою очередь помогло расширить диапазон необходимый пилотам в момент отклонения штурвала. Также был заменен авиагоризонт на более чувствительную и мягкую модель, используемую для оснащения военных истребителей.

В дальнейшем авиаразработчикам пришлось решать проблему, связанную с опорами шасси, довольно часто выпадающими при значительных перегрузках, с чем конструкторам удалось справиться на отлично. Многочисленные модернизации и искоренение недочетов помогли увеличить эксплуатационные характеристики реактивного пассажирского авиалайнера.

За историю своего существования авиапроизводители выпустили всего 29 моделей Ту-104, а после принялись создавать более усовершенствованные модели на основе первого реактивно-пассажирского лайнера.

Читать еще: Рисунки Семейство полноприводных внедорожников Лада - 4х4 (ВАЗ-2121 "Нива")

Именно самолет Ту-104 рассматривался с 1956 года в качестве основной воздушной машины принадлежащей известной авиакомпании «Аэрофлот», обслуживаемой самые популярные направления из московского причала. Более того, пассажирский Самолет Ту-104 первый обслужил международный рейс до Нью-Йорка в 1957 году.

Обновленные модели

Инженеры-конструкторы продолжали работу относительно модернизации пассажирского реактивного авиалайнера. Благодаря налаженной работе в начале 1957 года была создана обновленная модель Ту-104 А с увеличенной пассажировместительностью до 70 человек. Также инженеры оснастили новую модель более мощной силовой установкой РД 3М и новыми навигационными приспособлениями.

Спустя примерно год, разработчики представили очередную разработку, которой дали название Ту-104 Б. Длина этой модели достигала 40 метров, а на борту могли разместить до 100 пассажиров. Именно эту модель впервые было решено оснастить кухней, отведя для этого помещения место в переднем салоне.

Эта модель была не последней в длинном списке пассажирских реактивных судов, созданных руками советских инженеров. Ведь практически ежегодно талантливыми конструкторами представлялись обновленные варианты реактивных воздушных машин. Некоторые проекты так и не были одобрены из-за наличия многочисленны недочетов, а другие и в настоящее время эксплуатируются по назначению.

Туполев Ту-104

После создания реактивного дальнего Ту-16, который является бомбардировщиком-ракетоносцем, КБ Туполева получило задание на постройку реактивного пассажирского лайнера Ту-104 (1953 год). Инженеры из ОКБ не стали тратить время на проектировку нового фюзеляжа, а просто начали его создавать на основе уже выполненного бомбардировщика. Уже в 1954 году был создан эскизный вариант, а в июне Совет Министров страны отправил постановление в КБ на проектировку первого за всю историю СССР пассажирского реактивного самолета Ту-104. На него по проекту планировалось установить два двигателя производства КБ Микулина – АМ-3М-500. По техническим данным самолет должен иметь не менее 50 пассажирских кресел, перевозимый груз – 1250 кг, максимальная скорость полета – до 1000 км/ч, а расстояние перелета не менее чем 3500 км.

Из военного прототипа новый проект позаимствовал далеко не все компоновки. В частности были скопированы кабина экипажа, гондолы двигателей, шасси и хвостовое оперение, крыло и пилотажно-навигационное оборудование без военных примочек. Целиком по-новому создали фюзеляж (стал более вместительным в связи с переукомплектованием) и воздухозаборник двигателей. На проектировку КБ кинули самых лучших профессионалов, темп роботы был очень быстрым. Благодаря этому уже в декабре 54 года государственной комиссией был утвержден макет. В следующем году, в марте, на ХАЗ (Харьковский авиационный завод) построили первую опытную машину. С 17 июня по 12 октября проводились заводские испытания, после которых сразу же перешли к государственным.

1956 год был очень значимым для самолёта Ту-104. В мае он поступил в распоряжение гражданского воздушного флота, а 15 сентября самолет впервые поднялся в небо как рейсовый. 1-й рейс – Москва – Омск − Иркутск. Период времени, затраченный на самолет от самого создания до первого рейсового полета, составил 3 года. Такой быстрый темп задавался не только из-за необходимости такого агрегата, но и из-за проходившей «холодной войны».

Ту-104 в длину был меньше сорока метров, в высоту – меньше 12 м. Размах крыльев был больше чем у реактивного бомбардировщика – 34,5 м, крейсерская скорость – 800 км/ч, а дальность полета превышала 2700 км. При этом максимальный потолок достигал 12 тысяч метров. Самолет уникален: если вес пустого составляет 41 600 кг, то максимальная погрузка с наличием полного бака, заполненных пассажирских мест и полного багажного отсека – 76 000 кг.

Были также и негативные стороны. Комфортабельность перелета для пассажиров была не на самой лучшей. На большой высоте (10 000 м) давление равнялось 0,45 атм. Поэтому для безопасности самих пассажиров была установлена герметичная перегородка между салоном и кабиной экипажа. Также использовали индивидуальные приборы подачи кислорода. После проведения дополнительных испытаний инженеры и временная комиссия выявили и более крупные проблемы. К примеру, при загрузке самолета на вес более чем 71 500 кг он не мог лететь дальше в случае отказа одного из двигателей.

Воздушный аппарат был довольно-таки критичен по отношению к продольной устойчивости широкого диапазона скорости полета и высот. Некоторые режимы полета осуществляли негативное влияние на пилотирование, что, естественно, снижало уровень тактико-технических показаний, заданных ВВС. А на высоте от 10 000 до 11 000 м, вне зависимости от быстрой или средней скорости полета, управление было очень чувствительным и приводило к огромной сложности пилотирования.

Немалое число катастроф и аварийных ситуаций привело к определенному ограничению с максимальным потолком в 10 000 м. Провели некоторые изменения в конструкции. В частности, уменьшили угол установки стабилизатора, что повлияло на расширение диапазона отклонения руля. Бомбардировочный авиагоризонт заменили на тот, который применяется в истребительной авиации, он более чувствителен и мягок. Дополнительной ремонтной операцией было устранение неполадок, связанных с произвольным выпадением опор шасси, которое совершалось при больших перегрузках. После проведения многих апгрейтов и доводок самолет увеличил продолжительность своего использования. За всю историю было выпущено 29 Ту-104, после которых пришло время модификаций.

Читать еще: Боевое применение Легковой автомобиль ГАЗ-24

Данная воздушная машина, начиная с 1956 года, стала основным магистральным самолетом «Аэрофлота». Главными маршрутами были: Москва − Ташкент, Москва − Хабаровск, Москва − Тбилиси. В сентябре через год Ту-104 совершил свой первый полет в Нью-Йорк.

На 1957 год был запланирован Ту-104А на 70 пассажирских мест. Его испытания завершились в ноябре. Габариты самолета не изменились, но старую силовую установку заменили на более мощную РД-3М. Сменили топливный бак. Если в базовой модели он монтировался в хвосте самолета, то в модифицированном варианте его установили в консоли крыльев. Заменили также некоторые навигационные элементы. Для более комфортного перелета установили автоматы регулирования температуры в салоне.

Меньше чем через год появился 40-метровый 100-местный Ту-104Б. Огромное отличие от предыдущих моделей заключалось в наличии кухни в переднем салоне. Также следует отметить, что увеличенная взлетная масса повлияла на замену двигателей и установку закрылков большей площади. Новый двигатель РД-3М-500 отличался наличием форсажного режима, за 6 минут он мог развить тягу до 10 500 кгс.

В результате большой успешности авиационной машины серия для данного самолета была увеличена до 95 Ту-104Б. Исходя из повышения модификаций, инженеры на каждую из них потратили по году. Но Ту-104Б не стал последним в этом семействе. После него пошли все новые варианты реактивного магистрального самолета. Следующий самолет не был успешным. Ту-104В планировался как более экономичный вариант базовой модели, однако он был очень неустойчив в воздухе. Проект закрыли.

Следующими модификациями были Ту-104Г и Ту-104Д. Их спроектировали на базе первых Ту-104А и Ту-104Б, а предназначались они для высоких чинов и высших партийных представителей. Этим обусловливалась высокая комфортабельность самолетов. Следующий Ту-104Е отличался вмонтированными двигателями РД-3П с повышенной взлетной тягой и установкой дополнительных топливных кессон-баков. Самолет способен был лететь на расстояние 3800 км без дозаправок. Уменьшилась длина разбега при взлете и пробега при посадке. Успели выпустить только 2 экземпляра, поскольку начались массовые перепрофилирования авиационных заводов по всей стране на новые типы самолетов. Появилась также модель военного предназначения – Ту-107. Это военно-транспортный вариант с негерметичным пассажирским отсеком. Планировалось перевозить технику и осуществлять десантирование войск ВДВ, однако из-за двух недостатков (слишком большая скорость десантирования и возможное отсутствие в боевых условиях необходимых хороших аэродромов) был построен только один экземпляр. Проект закрыли.

Последующие модификации:

Ту-110 обладает повышенными характеристиками безопасности полета;
Ту-144 использовался как тренировочный агрегат космонавтов и для выполнения санитарно-транспортных задач.

Ту-104.”Самый быстрый самолет. “

Ту-104 (по кодификации НАТО: Camel — «Верблюд») — первый советский реактивный пассажирский самолёт. В период с 1956 года, после приостановки по техническим причинам полётов британского реактивного авиалайнера De Havilland Comet, до октября 1958 года, когда был введён в коммерческую эксплуатацию американский реактивный авиалайнер Boeing 707, Ту-104 был единственным эксплуатирующимся реактивным авиалайнером в мире. Всего был построен 201 самолет различных модификаций.

Разработки его были начаты в 1954 году. Основой пассажирского самолета послужил бомбардировщик Ту-16. Подобное решение было призвано сэкономить время на разработку конструкции. Первый самолет Ту-104 совершил полет в начале ноября 1955 года. Таким образом, на разработку ушло совсем немного времени. Во время этого полета не обошлось без проблем: в процессе полета самолет неожиданно подбрасывало вверх, после чего на некоторое время терялось управление машиной. Такое состояние летчики назвали «подхватом». Причину подобного явления определить не удалось. Несмотря на это, эксплуатация самолета была продолжена, а испытания не прекращались.

Самолет Ту-104 настолько пришелся по душе Н.Хрущеву, что он даже решил лететь на нем в Великобританию в 1956 году. Поскольку проблемы с самолетом разрешить не удалось, его удалось уговорить отказаться от подобного полета. Но нужно же было продемонстрировать миру успехи советского самолетостроения. Поэтому, по приказу Хрущева, Ту-104 пригнали в британскую столицу.

Появившись в Лондоне, первый советский реактивный самолет произвел впечатление разорвавшейся бомбы. На следующий день туда же прибыл еще один такой же самолет. Британцы заявили, что русские просто перекрашивают номера на своем единственном самолете. Подобные заявления очень не понравились главному конструктору А.Туполеву, поэтому он приказал пригнать в Лондон одновременно три самолета Ту-104. Это был поистине триумф Советского Союза, ведь ни одно в мире государство не имело пассажирских реактивных авиалайнеров.

Читать еще: Модификации Легковой автомобиль Лада-2105 (ВАЗ-2105)

Но, как показало дальнейшее развитие событий, проблемы с «подхватом» решены не были. В августе 1958 года самолет Ту-104, потеряв управление, разбился, в результате чего погибло 64 человека. Конструктор Туполев всячески отрицал, что существуют какие бы то ни было проблемы, а катастрофа произошла по вине экипажа. Существует версия, что самолету просто не хватило топлива. Но через некоторое время и второй Ту-104 потерпел аварию, войдя в штопор и врезавшись в землю. А еще через два месяца – точно такая же ситуация сложилась под Канашем. В тот роковой день самолет выполнял полет Пекин-Москва. Высота полета составляла 12 километров. Неожиданно самолет резко подбросило вверх, причем с такой силой, что такая огромная махина взлетела вверх на два километра!

Командир экипажа Гарольд Кузнецов и второй пилот Антон Артемьев пытались выровнять самолет, до упора принимая штурвал на себя. Но это не помогло. Потом самолет резко пошел вниз, не слушаясь управления. Таким образом, самолет вошел в крутое неуправляемое пике. На сверхзвуковой скорости, практически вертикально, самолет несся к земле.

По результатам работы государственной комиссии, авария длилась не больше двух минут. Командир сразу же понял, что гибель неминуема, поэтому еще с 13-километровой высоты начал передавать на землю информацию о происходящем. Связь работала почти до самого момента столкновения с землей. Последние слова командира были: «Прощайте. Погибаем».

Неудивительно, что самолет приобрел нехорошую славу. В 1960 году лайнер Ту-104 был снят с производства, а его место на время заняли турбовинтовые лайнеры Ил-18. А поскольку для разгона Ту-104 необходима была длинная полоса, то и использовался он на внутренних рейсах не часто.

Возникла необходимость создания новых пассажирских самолетов. Туполев решил не отступать с намеченного пути. В результате была создана первая модификация Ту-104 – Ту-124, который также отличался высокой аварийностью. Поэтому был создан еще один вариант – Ту-134. Этот самолет был более удачным, поэтому с начала эксплуатации в 1967 году он до сих пор совершает рейсы на внутренних авиалиниях. И только в 1972 году появился первый реактивный лайнер Ту-154, который не был переделан из военной машины, а изначально проектировался как пассажирский. Это один их любимых самолетов отечественных опытных летчиков.

Последние лайнеры Ту-104 пропали с регулярных рейсов лишь в 1979 году, но еще некоторое время использовались для тренировок летчиков морских истребителей, в качестве штабного самолета, летающей лаборатории. Окончательно полеты Ту-104 прекратились только после того, как недалеко от Ленинграда разбился один из самолетов, в результате чего погибло 52 человека.

Проблемы возникли с 18% произведенных лайнеров. Это худший показатель среди всех советских серийных пассажирских самолетов.

7 февраля 1981 года Ту-104 разбился под Ленинградом. В результате катастрофы погибло почти все руководство Тихоокеанского флота. На борту самолета находились командующий флотом адмирал Эмиль Спиридонов, командующий авиацией флота генерал-лейтенант Георгий Павлов, 17 адмиралов и генералов, почти два десятка капитанов первого ранга, занимавших адмиральские должности, и другие пассажиры.

Авиарейсы Ту-104, тем не менее, пользовались огромной популярностью — официальная информация об авариях тщательно скрывалась, люди знали о них только по слухам и не могли представить всю полноту картины.

И все же в начале 1960-х годов существовала популярная песенка на мотив известного похоронного марша: «Ту-104 — самый быстрый самолет, за две минуты до могилы довезет».

Ту-104 на некоторых режимах полета и при определенных центровках обладал недостаточным запасом продольной устойчивости и даже был неустойчив. По этому поводу А.Стариков вспоминал, что “при полетах на крейсерских режимах, на высотах свыше 10000 м и положении центра тяжести, соответствующего 29 и более процентам средней аэродинамической хорды, при встрече с турбулентными потоками полет становится небезопасным и может привести к его срыву. Но на это тогда не обратили внимание и дефект не устранили”.
